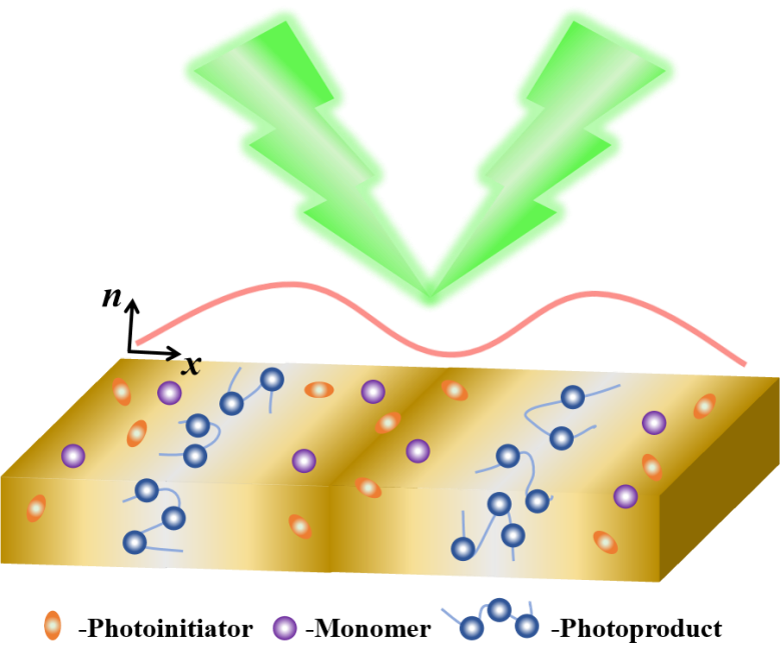

早在 1977 年，A Bloom 等人将多种光敏感分子掺杂到未饱和聚酯（polyesters）当中，制备了厚度达到 2 mm 的块状材料，其中使用甲基丙烯酸甲酯（MMA）制备的全息聚合物材料，获得了高达70%的衍射效率。这种全息材料以聚甲基丙烯酸甲酯（PMMA）高分子聚合物为基体，性能稳定，几乎不会产生光致收缩。直到1996年，A. V. Veniaminov等人率先使用菲醌（PQ）作为光敏剂，制备了 PQ 掺杂 PMMA 聚合物全息薄膜以来，人们才逐渐开始将目光聚焦到 PQ/PMMA 全息光致聚合物上。接着，美国加州理工学院的 G. J. Steckman 等人于 1998 年，使用高温高压热引发聚合方法，制备了 3mm 厚的 PQ/PMMA 全息盘式材料，并测得 35% 的光栅衍射效率，单点复用 50 幅全息图的动态范围数为 4.8。1999 年，台湾国立交通大学的林煊辉等人，使用 ~0.5% 的 AIBN（偶氮二异丁腈）作为热引发剂，在 MMA 单体中加入 0.7% 的 PQ 作为光敏剂，使用热聚合法制备了厚度从 1.2 到 7.2mm 不等的块状 PQ/PMMA 光致聚合物材料。并且使用 4.8mm 的材料在 8mJ/cm2 的曝光量下，通过角度复用实现了高达 355 个光栅的全息记录。2000年，林煊辉提出通过两步聚合法，将使用自由基引发的热聚合反应与光致聚合反应分为两个阶段，可以有效抑制 PQ/PMMA 材料的光致收缩；同年，他们制备了 8mm 的 PQ/PMMA 块状材料，将材料的动态范围数进一步提升到 14。自此，通过两步法制备 PQ/PMMA 材料的方案基本确立，有关 PQ/PMMA 反应机理的研究也围绕着热聚合和光聚合反应逐步展开。
